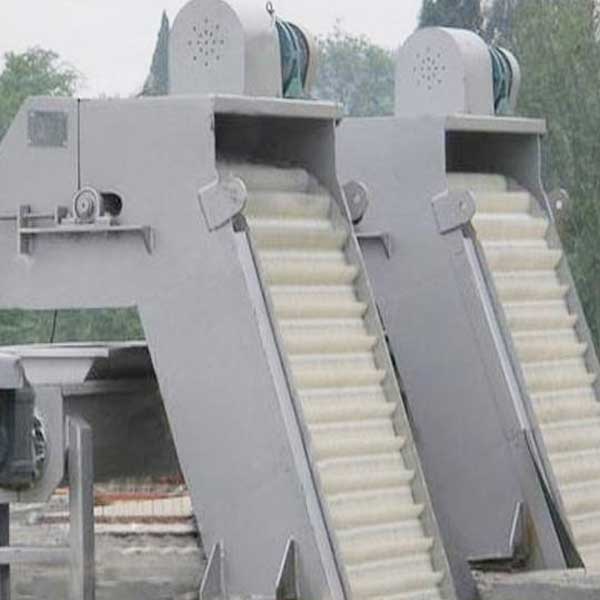

回转式粗格栅

一、产品简介
在目前水处理过程中，用于清除固体悬浮物的大型粗格栅设备主要有高链式格栅除污机、传统的钢丝绳牵引式格栅除污机等。这些设备运行中易将杂质搅浑，清除不彻底，且细碎杂质易从格栅中跑漏，或容易缠绕在格栅上堵塞栅隙。碰到木块竹竿树枝等硬物，容易将设备卡死或损坏设备，而钢丝绳牵引式格栅除污机还可能出现乱绳情况。因此分离效果差，效率低，运转不正常。
鉴于以上几种格栅在使用中所存在的不足，我公司研制了回转式雨水格栅，该设备是一种可以连续自动清除液体中固体悬浮物的装置，其机架结构参照了我公司回转式雨水格栅的优点，采用与众不同的工作原理即耙齿链在栅条前后作回转运动，当耙齿运转到栅条的迎水面时，耙齿链采用封闭式，保证不让杂物侵入，使设备运转更加平稳。在设备安装时采用整机吊装，且只要在集水井两侧的地平上预埋620×150×16钢板两块，土建简单，节约，安装维修方便。
本装置设计合理、简单、运转安全、可靠、自动化程度高，可广泛应用于水处理行业中。

二、工作原理
回转式雨水格栅包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链，齿耙和栅条。在电机减速机的驱动下，回转牵引链由下往上作回转运动，当牵引链上的耙齿轴运转到栅条的迎水面时，耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙双齿间成一夹角，这样当一齿插入栅条缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且彻底。当齿耙运转到机器上部时，杂物靠自重自行脱落容器中或输送机上，把杂物送走,减速机采用常州星海减速机厂的产品。
同时在设计时考虑到：
1、杂物可能进入牵引链中，将牵引链卡死，故设计了封闭式牵引链。
2、 水下轴承组件采用不锈钢材料，配以耐磨钢轴承，免去了水下部件的日常维修。

三、使用条件
1、回转式雨水格栅的栅条放置于耙齿牵引链的中间位置（其它机械格栅置于牵引链之下），改变了耙齿在清捞过程中的运动方向（与其它格栅相反），避免硬物带入底部将齿耙及牵引链卡死。
2、本设备采用回转式牵引链，其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向，滚子在导轨上作滚动运动，免去了钢丝绳牵引式格栅除污机乱绳的烦恼。
3、本设备可以根据用户需要任意调节设备运行间隔时间，实现周期性运转，可以根据栅前栅后液位差自动控制，并且有手动控制功能，方便检修。
4、为避免冲击负荷对设备的破坏，在减速器输出轴轴端的链轮盘上设计安装了过载安全保护装置。
总之回转式雨水格栅具有自动化程度高、清捞效果好、动力消耗少、无噪音、耐腐蚀性好等优点，在无人看管的情况下，可保证连续稳定工作，日常维护工作很少。可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大量的水处理场所。
械格栅又称回转式格栅清污机，GSHZ型格栅清污机，XQ型格栅清污机，GF型格栅清污机，GSHP型格栅清污机，HXG型机械格栅，耙式机械格栅，雨水格栅，泵站格栅，旋转式格栅清污机

四、GSHP型回转齿耙除污格栅机选型GSHZ型回转式除污粗格栅适用范围
1．给排水工程泵站、进水口细格栅间，清除细格栅上的栅渣。
2．纺织、印染、屠宰、制革造纸等工业废水的固液分离。
3．制糖、酿酒、食品加工中的固液分离。

五、主要特点
·结构紧凑、电气控制简单，便于实现自动化；
·耐蚀性好、能耗省、噪音小；
·除污动作连续、排渣干净、分离效率高。

六、型号表示方式
X G ━ □×□

渠 深 （mm）
格栅宽度 （mm）
注：该设备安装时采用整机吊装，在集水井两侧无需设置其他支承，只要在地平上预埋620×150×16钢板两块，安装时将机架两侧的支承钢板与其焊为一体即可。
选型由过水量、提升高度而定，同时根据所分离杂物的大小选配不同格栅。
